Sikre sikkerhet for batteristyringssystem (BMS) i LiFePO4-pakker

En teknisk veiledning til LiFePO4 BMS-sikkerhet, som dekker aktiv balansering, termisk styring, diagnostikk på celle-nivå og internasjonal overholdelse.



Utplassering av litiumjernfosfat (LiFePO4) energilagringssystemer (ESS) på tvers av kommersielle og industrielle (C&I) sektorer står overfor strenge operasjonelle grensekrav. Selv om LiFePO4-kjemi viser iboende termisk stabilitet sammenlignet med nikkel-mangan-kobolt (NMC)-varianter, truer fortsatt uavgrenset celleubalanse, termisk utbredelse og kontrolltopologifeil fortsatt eiendelens levetid.



En enkelt celle som opererer utenfor det optimale spenningsvinduet (2,5V til 3,65V) kan indusere lokalisert degradering, og redusere brukbar pakkekapasitet med opptil 35 % over 1500 sykluser. Videre risikerer utilstrekkelig termisk overvåking lokaliserte oppvarmingshendelser, som fører til uventet systemutløsning og nedetid.



For å beskytte langsiktige-utjevnede lagringskostnader (LCOS), krever EPC-kontraktører og prosjektledere robuste, flerlags-Battery Management System (BMS)-arkitekturer. Denne analysen skisserer de primære kontrollmekanismene, balanseringstopologier og diagnostiske protokoller som er essensielle for liFePO4-pakkestabilitet i nytte-grad.



cell-level-voltage-monitoring-thermal-management



Teknisk analyse: Kjernesikkerhetsmekanismer og arkitektur

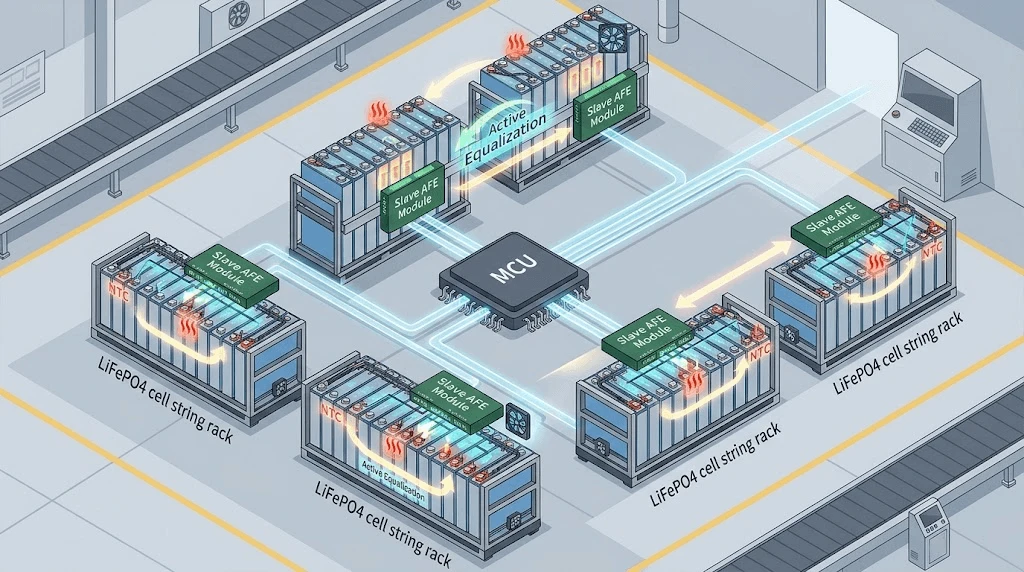

En spenstig BMS er avhengig av en distribuert master-slave-arkitektur. Analog Front-End (AFE) IC-er overvåker direkte cellegrupper, og sender telemetri til den sentrale MCU via isolerte CAN-buss-grensesnitt.



1. Celle-Nivåspenningsovervåking og terskelkalibrering

Presisjonsspenningsføling krever dedikerte AFE-kanaler med en signaltoleranse på < ±2 mV. Standard LiFePO4-utladningskurver presenterer et ekstremt flatt spenningsplatå mellom 30 % og 80 % ladetilstand (SOC), noe som gjør åpen-kretsspenning (OCV) metoder utilstrekkelige for tilstandsestimat. En høy-BMS kombinerer Coulomb-telling med utvidede Kalman-filter (EKF)-algoritmer for å spore SOC nøyaktig innenfor ±2. Terskelverdiene for beskyttelsesparametere må håndheves maskinvare- på AFE-laget for å sikre kjøring uavhengig av MCU-fastvareforsinkelse:

Over-Voltage Cutoff (OVC):3,65 V (cellenivå) / forsinkelse:<10 ms

Over-spenningsgjenoppretting: 3.45V

Under-Voltage Cutoff (UVC):2,50V (cellenivå) / forsinkelse:<10ms

Under-Spenningsgjenoppretting:2.80V



2. Aktive cellebalanseringstopologier

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), kreves aktiv balansering.

Aktive systemer bruker to-DC-DC-omformere eller kapasitive svitsjenettverk for å overføre ladning fra celler med høyere-spenning til celler med lavere-spenning under både lade- og utladingssykluser. Ved å aktivere balanserende strømmer mellom 2A og 5A, reduserer aktive topologier kapasitetstap fra kapasitetsvariasjoner over store cellestrenger, og forbedrer brukbar energiutbytte over eiendelens livssyklus.



3. Termisk styring og prediktiv diagnostikk

Temperaturvariasjoner over en modul bør ikke overstige 3 grader. BMS bruker termistorer med negativ temperaturkoeffisient (NTC) konfigurert med et minimumsforhold på 1 sensor per 4 serieceller, pluss ytterligere prober festet til strøm-MOSFET-er og hovedsamleskinner.

Integrert fastvare beregner kontinuerlig termiske gradienter dT/dt. Hvis en lokalisert celletemperaturendringer overstiger 1 grad/min, utløser systemet diagnostiske varsler før absolutt over-temperaturavskjæring (55 graders ladning /60 graders utladning) nås.



commercial-pv-storage-bms-integration



Bransjestandarder og innvirkning på LCOS

Hvis du velger en BMS i industriell-klasse, endres prosjektøkonomien direkte ved å forlenge livssyklusen og redusere driftsutgiftene (OpEx).

Parameter / funksjon

Standard kommersiell BMS

Avansert industriell BMS-arkitektur

Balanserende arkitektur

Passiv (50 mA−100 mA)

Aktiv toveis-(2 A−5 A)

Spenningsfølingsnøyaktighet

±10 mV

±2 mV

Kommunikasjonsprotokoller

Grunnleggende RS485

Dobbel CAN-buss / Modbus TCP / SNMP

Feilreaksjonstid

<100 ms

<2 ms (Hardware Interrupt)

Termisk sensorforhold

1 sonde per 16 celler

1 sonde per 4 celler + samleskinneovervåking

Design livssyklus

3000 sykluser (80 % SOH)

6 000–8 000 sykluser (80 % SOH)



LCOS konsekvensanalyse

Ved å opprettholde celleubalanse under 10mV over en 8000-sykluslevetid, forhindrer en aktiv-balanserende BMS for tidlig strengavslutning forårsaket av isolerte lavspentceller. Denne egenskapen reduserer den utjevnede lagringskostnaden (LCOS) med:

info-276-41

· Bevaring av brukbar kapasitet:Forhindrer "svakeste ledd"-effekten, og holder strengkapasiteten nær nominelle rangeringer.

· Reduserte utskiftingssykluser:Forlenger den totale levetiden for pakken utover 10 år uten å kreve utskifting av cellemoduler i midten{1}}.

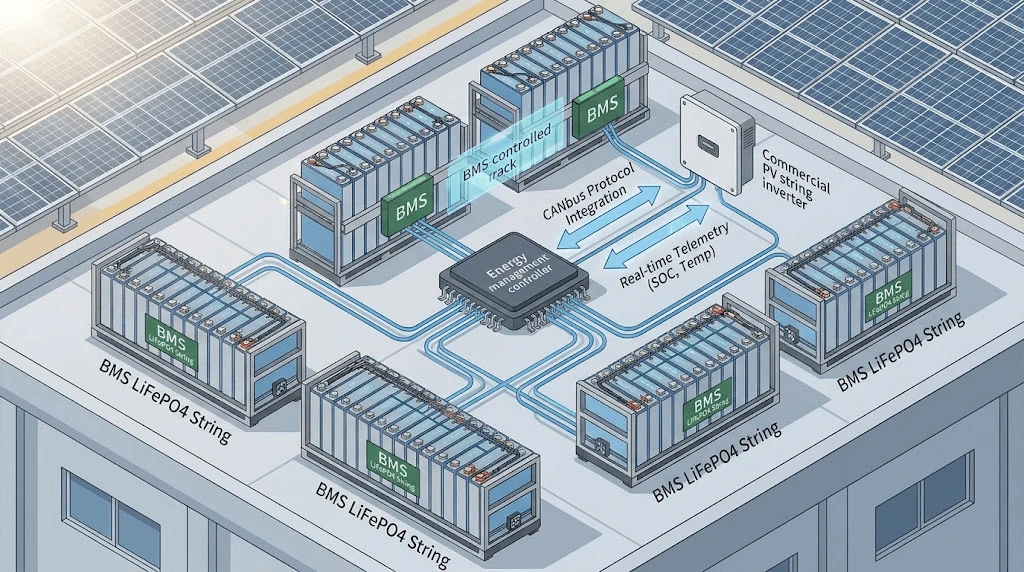

Systemintegrasjon og kompatibilitet

En kompatibel BMS må sømløst kobles til oppstrøms strømkonverteringssystemer (PCS) og solcelleladekontrollere.

Når du distribuerer kommersielle lagringsløsninger som25,6V 100Ah energilagringsmodul, industriell kommunikasjon er avhengig av lav-latency CAN bus 2.0B og Modbus RTU-protokoller. BMS overfører dynamiske driftsgrenser til omformeren i sanntid:

Charge Current Limit (CCL):Dynamisk justert basert på maksimal cellespenning og intern temperatur.

Utladningsstrømgrense (DCL):Justert basert på minimum cellespenning, temperatur og nåværende SOC.

Denne lukkede-sløyfekommunikasjonen tvinger omformeren til å strupe utgangen før termiske eller spenningsgrenser brytes, og forhindrer harde systemavslutninger under tunge belastningsprofiler.

Kvalitetskontroll og global overholdelse

Industriell sikkerhet krever bekreftet overholdelse av globale teststandarder.

UL 1973:Sikkerhetsstandard for batterier som brukes i stasjonære applikasjoner. Verifiserer strukturell integritet, cellebegrensning og elektrisk sikkerhet under feilforhold.

IEC 62619:Pålegger funksjonelle sikkerhetstester for industrielle litiumbatterier, inkludert termisk løpsutbredelsestesting og sikkerhetssjekker for kontrollenhetens programvare.

FN 38.3:Transportsikkerhetstesting, inkludert høydesimulering, termisk sjokk, vibrasjon, støt, ekstern kortslutning og tvungen utladning.

Produksjonskvalitetskontroll må inkludere automatisert -slutt-linjetesting (EOL). Hvert BMS-kort gjennomgår kort-beskyttelsesverifisering, kalibreringssjekker på tvers av alle målekanaler, og brenner-i kondisjonering under forhøyede termiske forhold (50 grader) før sluttmontering.



lifepo4-bms-master-slave-architecture



FAQ

1. Hvordan forhindrer BMS forplantning av termisk løping under kortslutningsforhold?

BMS-en bruker en to-forsvarsstrategi: primære kort-maskinvareavbrudd utløser ultra-rask solid-svitsj/MOSFET-frakobling innen < 100 mikrosekunder når gjeldende terskler brytes. Hvis du bruker et mekanisk relé eller kontaktortopologi, gir ultra-raske halvledersikringer sekundær fysisk isolasjon. I tillegg overvåker kontrollfastvaren dT/dt-vektorer for å oppdage intern kortslutning før gassventilering eller termisk forplantning oppstår.



2. Hva er logistikk- og sikkerhetskravene for å sende LiFePO4-pakker med høy-kapasitet utenlands?

Alle pakker må være sertifisert i henhold til UN 38.3-forskrifter og sendes til en ladestat (SOC) mellom 30 % og 50 %. Pakker krever FN-sertifisert fareemballasje (klasse 9 farlig gods) med forsterket indre isolasjon, kort-beskyttelse av terminaler og fukt-forseglet indre innpakning. BMS må settes til en lav- "Dyp hvilemodus" under transport for å begrense{10} selvutladning til < 0,5 % per måned.



3. Hva er grensene for tilpassede OEM/ODM BMS-fastvaretilpasninger for spesifikke inverterprotokoller?

Tilpasningsgrenser inkluderer modifikasjon av CANbus/RS485-rammestrukturer, kartlegging av tilpassede Modbus-registeradresser, justering av dynamiske SOC/SOH-beregningsalgoritmer og konfigurering av tilpassede temperatur-/spenningsutløsningskurver. Fysiske lagmodifikasjoner tillater alternativer mellom solid-MOSFET-svitsjing eller eksterne kontaktor-driverkretser basert på systemspenningsgrenser (opptil 1000 VDC. Standard teknisk behandlingstid for fastvareprotokolltilpasninger er vanligvis 2 til 3 uker.



Kontakt ingeniørteamet vårt innen 48 timer for en tilpasset kommersiell PV- og energilagringssystemlayout og et detaljert stykklistetilbud.
