Teknisk analyse av kommersiell solcelleinverter intern arkitektur, dobbel-trinns topologi, høy-MPPT-effektivitet og termisk dynamikk.

Termiske og elektriske flaskehalser i kommersiell PV-strømkonvertering

Kommersielle solcelleinstallasjoner står overfor vedvarende inntektsforringelse forårsaket av termisk reduksjon, strengmismatch under variabel innstråling og høye koblingstap ved høye temperaturer. Komponentfeil i DC-AC-konverteringsstadiet står for over 40 % av uplanlagte feltvedlikeholdsanrop i verktøy og kommersielle-og-industrielle (C&I) prosjekter.

Denne veiledningen analyserer arkitekturen på internt bord-nivå, termisk spredningsdynamikk og MPPT-sporingsintegrasjon av høy-strenginvertere. Det gir EPC-ingeniører og innkjøpsspesialister harde tekniske kriterier for å evaluere effekttrinns pålitelighet, senke system Levelized Cost of Energy (LCOE) og verifisere komponent-kvalitetssikring.

Teknisk analyse: styre-nivåarkitektur og kjernemekanismer

Dobbelt-Trinn med høy-frekvenstopologi

Høy-effektive strenginvertere bruker en dobbel-effektkonverteringsarkitektur. DC-DC boost-trinn skalerer varierende strengspenninger opp til en stabil høy-DC-buss (600V–900V), som mater DC-AC-omformertrinnet.

· Power Semiconductors: Ved å erstatte eldre IGBT-er med diskrete Silicon Carbide (SiC) MOSFET-er reduseres reverserte gjenvinningstap med opptil 73 %. SiC-halvledere muliggjør byttefrekvenser over 50 kHz, og tillater bruk av mindre induktorer og filmkondensatorer uten å øke total harmonisk forvrengning (THD).

· 3-Phase Neutral Point Clamped (NPC)-topologi: NPC-topologier på flere nivåer reduserer spenningsspenningen over strømbrytere (VDC/2 per enhet), minimerer dV/dt-degradering på transformatorløse nettforbindelser og oppnår en maksimal konverteringseffektivitet på 98,6 %.

Høy-MPPT-integrasjon med bredt sporingsvindu

To-arkitekturer har dynamiske MPPT-kretser (maximal power point tracking) drevet av 32-biters digitale signalprosessorer (DSP):

Bredt MPPT-driftsområde: Sporingsvinduer som strekker seg fra 200V til 1000V tillater tidlig-oppstart om morgenen og sen-avling på kvelden, og utvider daglige energigenereringsvinduer med 45 til 90 minutter.

Dual/Multi-MPPT-ruting: To-kanals MPPT-sporing isolerer delvis skyggeleggingstap på tvers av modulstrenger som ikke samsvarer. Strømføling via lukket-sløyfe Hall-effektsensorer mater sann-spennings-/strømmålinger inn i høy-hastighetsforstyrrelse-og-observasjonsalgoritmer (P&O) som opererer med 100 Hz samplingsfrekvenser.

Forsterket termisk og beskyttelsesarkitektur

Varmeoppbygging i krafthalvledere dobler interne feilfrekvenser for hver 10 graders økning i overgangstemperatur ($Tj$).

Anodisert aluminium varme-Sink-ekstrudering:Hovedstrømbrytere monteres direkte på kalde-smidde aluminiumskjølere med pinne-finnegeometrier som maksimerer overflatearealet med 40 % i forhold til standard ekstruderte finner.

Forseglet romisolasjon:Interne oppsett skiller kraftelektronikk (varme-genererende komponenter som induktorer og bromoduler) fra sensitiv kontrollelektronikk (DSP, portdrivere, kommunikasjonskort). Kraftelektronikken ligger i et IP66-forseglet kammer avkjølt via tvungen luft, og isolerer hovedkretskortet fra støvansamlinger og korrosiv omgivelsesluft.

Overspenningsvern:Type II (eller valgfri Type I+II) metalloksidvaristorer (MOVs) beskytter både DC- og AC-terminaler mot lyn-induserte transiente overspenninger.

Bransjestandarder og økonomisk ROI-påvirkning

Sammenligning av strukturelle spesifikasjoner: standard vs. industrielle-klasse-invertere

Finansiell analyse: LCOE og avkastningsoptimalisering

For et 1MW kommersielt taksystem som opererer over en 25-årig livssyklus:

Effektivitet Yield Differensial: En økning på 0,8 % i konverteringseffektiviteten gir omtrent 12 800 kWh ekstra årlig produksjon per MW installert.

Forebygging av termisk reduksjon: Forhindrer reduksjon mellom 40 grader og 50 grader gjenvinner opptil 4 % av tapt energiproduksjon under høye sommerbestrålingsmåneder.

LCOE-påvirkning: Kombinert yieldøkning og reduserte komponentutskiftingssykluser reduserer den totale LCOE med $0,004/kWh til $0,007/kWh, og gjenvinner den første maskinvarepremien innen 18 måneder etter drift.

Systemintegrasjon og kvalitetskontrollprotokoller

Produksjonsprosessen vår utsetter alle kraftkonverteringsenheter for en flerfasekvalitetskontrollpipeline:

For å integrere komplette kommersielle prosjekter, fungerer strengplattformene våre med høy-kapasitet sammen med spesialisert balanse-av-systemmaskinvare, inkludert distribuerte eiendeler med lavere-kapasitet, som f.eks.10 kW On-Grid Invertermodeller for mindre kommersielle under-undermatriser.

Samsvarsstandarder

Sikkerhet og netttilkobling: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC-standarder: EN 61000-6-2, EN 61000-6-4.

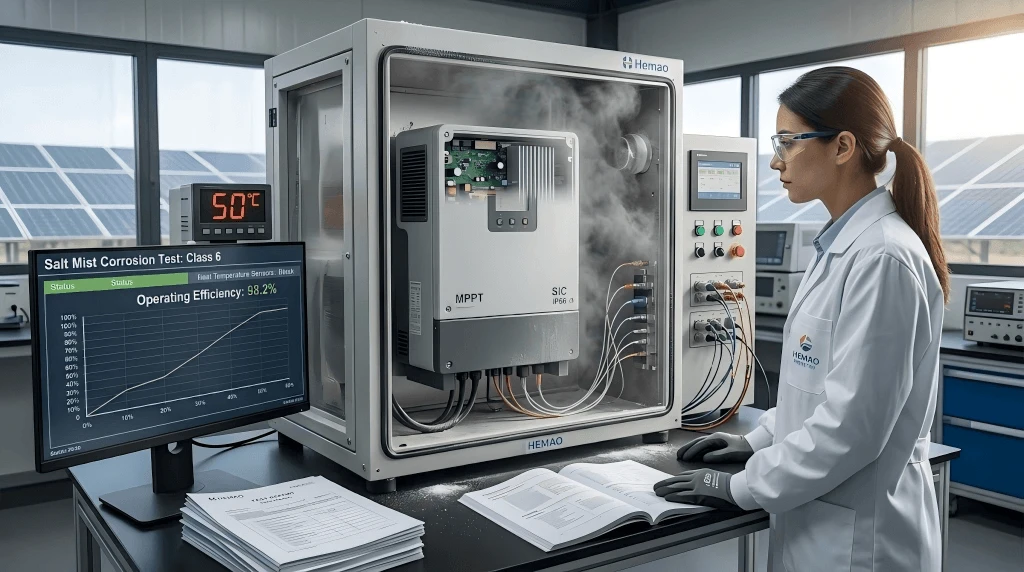

Miljømessig utholdenhet: IEC 60068-2-52 (Salttåkekorrosjonsklasse 6), IP66 beskyttelse mot støv og vann.

FAQ

Spørsmål: Hvordan forhindrer kjølearkitekturen med to-kammer komponentfeil i høy-salt eller fuktige kystinstallasjoner?

A: Den doble-kammerdesignen skiller hovedkontroll-PCB-en fra sonen for høy-termisk spredning. Høy-varmekomponenter (induktorer og kjøleribber) er plassert i en ekstern luftstrømkanal klassifisert IP66, noe som lar tvungen omgivelsesluft avkjøle finneflatene. Sensitive kontrollkretser, portdrivere og kondensatorer er plassert i en separat, forseglet IP66-kapsling fylt med tørt nitrogen eller forseglet mot omgivelsesluftutveksling, og eliminerer salt-tåkekondens og ledende støvavsetning på høyspenningsspor.

Spørsmål: Hvilke pakke- og transportbeskyttelsesprotokoller er implementert for å forhindre mikro-brudd i interne PCB-enheter under bulkeksport?

Sv: Invertere er pakket i ISPM 15-kompatibel, varme-trekasser foret med høy-ekspandert polyetylen (EPE) støtdempende skum-, skreddersydd til chassisdimensjonene. Alle interne tunge komponenter-som magnetiske induktorer og hovedkondensatorer-er forankret til hovedchassisrammen ved hjelp av strukturelle mekaniske braketter i stedet for å stole utelukkende på loddeforbindelse. Forsendelser inkluderer engangs-3D-tilt-{11}}- og støtsensorer for å spore transportlaster.

Spørsmål: Hva er de tekniske parametrene og leveringstidslinjene for tilpasset fastvare- eller maskinvare-OEM-modifikasjoner?

A: Fastvare-tilpasninger (modifisering av MODBUS RTU/TCP-registerkart, justering over-spenningsutkoblingsterskler eller integrering av tilpassede nettnett-støtteprofiler) har en valideringssyklus på 14 virkedager. Modifikasjoner på maskinvare-nivå (tilpassede kapslingsbelegg, modifiserte DC-koblingskonfigurasjoner eller tilpassede varme-geometrier) følger en utviklingstidslinje på 6 til 10 uker, inkludert full termisk modellering, prototypeproduksjon og fabrikkgodkjenningstesting (FAT).

Kontakt ingeniørteamet vårt for en tilpasset 5kW PV-systemlayout og detaljert stykklistetilbud innen 48 timer.
